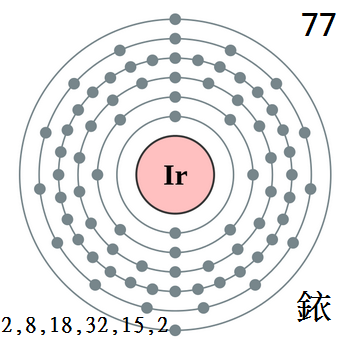

銥：原子序數77，原子量192.22，
銥（化學元素）
銥：原子序數77，原子量192.22，
元素名來源於拉丁文，原意是“彩虹”。
1803年英國化學家坦南特、
法國化學家德斯科蒂等用王水溶解粗鉑時，
從殘留在器皿底部的黑色粉末中發現了兩種新元素—鋨和銥。
銥在地殼中的含量為千萬分之一，
常與鉑系元素一起分散於沖積礦床和砂積礦床的各種礦石中。
自然界存在兩種同位素：銥191、銥193。
人工放射性同位素192Ir是通過穩定元素191Ir受中子輻射獲得。
衰變放出γ射線，半衰期74.2d，常用於工業探傷。
（正常情況下放射性物質經過十個半衰期以後，輻射強度已經不足以造成危害，工業探傷使用銥源是一個相對安全的選擇。
元素
元素描述：第一電離能9.1電子伏特。銀白色金屬，硬而脆。
熱加工時，只要不退火，可延展加工成細絲和薄片；一旦退火，就失去延展性變得硬脆。
密度
銥是一種化學元素，化學符號是Ir，原子序數77。
銥於1803年在鉑的不溶雜質中被發現。
主要發現者史密森·特南特（Smithson Tennant），
將其命名為銥，其名源自虹神（Iris），
因其有許多不同顏色的鹽類。
銥是一種稀有元素，
在地球的地殼上年產量和消費量為三噸。
銥191和銥193是僅有的兩個天然同位素，
也是唯一的穩定同位素，銥193較銥191豐富。
銥的化學性質很穩定。是最耐腐蝕的金屬，
銥對酸的化學穩定性極高，不溶於酸，
只有海綿狀的銥才會緩慢地溶于熱王水中，
如果是緻密狀態的銥，即使是沸騰的王水，也不能腐蝕；
稍受熔融的氫氧化鈉、氫氧化鉀和重鉻酸鈉的侵蝕。
一般的腐蝕劑都不能腐蝕銥。有形成配位化合物得強烈傾向。
主要化合價+2、+4、+6。
元素用途：
純銥專門用在飛機火花塞中，多用於製作科學儀器、熱電偶、電阻線以及鋼筆尖等。
做合金用，可以增強其他金屬得硬度和抗腐蝕性。純淨的銥多用於合金，銥雖然有單獨使用，
但這樣的情況比較少，單獨以緻密金屬狀的形式出現的形態一般作為錠狀，坩堝，或者絲狀。
將銥加工成絲狀的成本高，使得銥絲的市場售價高達每克1000元左右，所以銥經常以合金形式出現，

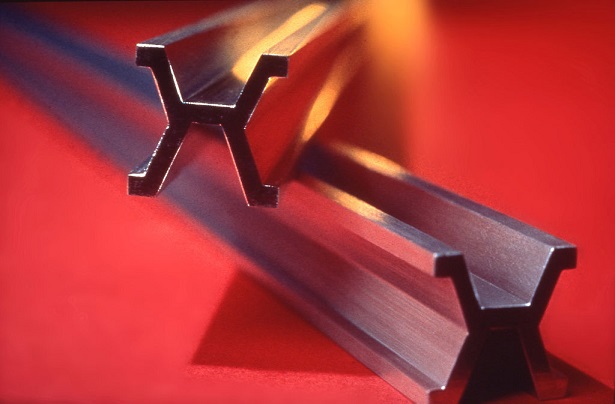

它與鉑形FS成得合金（10%的Ir和90%的Pt），因膨脹係數極小，常用來製造國際標準米尺，
世界上的千克原器也是由鉑銥合金製作的。
化學符號
銥屬於週期表Ⅷ族過渡元素，元素符號Ir，原子序數77，原子量192．2，面心立方晶格，是一種稀有的貴金屬材料。
簡史1803年英國坦南特（s．Tennant）由分離鉑後的黑色殘渣中發現銥；1813年進行了銥的第一次熔化實驗；
1860年帝俄造幣廠用約
1881年霍蘭(J．Holland）以“熔化和鑄造銥的工藝”為題申請了美國專利。
此後，各國的冶金工作者們為解決銥的加工問題作了大量工作。
性能：銥的主要性能是：
⑴密度22．
⑵熔點
銥製品使用溫度可達210[4]
0∼2200¨C；
⑶彈性模量高（
⑷是最耐腐蝕的金屬，緻密態銥不溶於所有無機酸，也不被其他金屬熔體浸蝕，
例如熔化的鉛、鋅、鎳、鐵、金等；能耐許多熔融試劑和高溫矽酸鹽的浸蝕；
⑸像其他鉑族金屬合金一樣，銥合金能牢固吸附有機物，可作催化劑材料；
⑹銥在空氣或氧氣中
並在

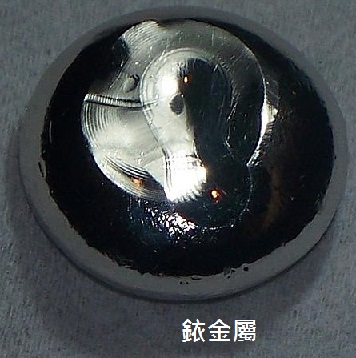

銥可採用高頻或中頻爐、電弧爐、電子束等熔煉。
銥在
用途：
銥的高熔點、高穩定性使其在很多特殊場合具有重要用途，但銥的脆性和高溫損耗在一定程度上限制了它的應用。
銥的最早應用是作筆尖材料，後來又提出了注射針頭、天平刀刃、羅盤支架、電觸頭等方面的用途。
銥坩堝可用於生長難熔氧化物晶體，該坩堝能在2100∼
銥的高溫抗氧化性和熱電性能使銥/銥銠熱電偶成為惟一能在大氣中測量達
可用作放射性熱源的容器材料；陽極氧化銥膜是一種有前途的電顯色材料。
Ir192是γ射線源，可用於無損探傷和放射化學治療。同時，銥是一個很重要的合金化元素，一些銥合金使用在某些關鍵部門；銥化合物亦有其特有用途。
歷史
銥的發現與鉑以及其他鉑系元素息息相關。 古埃塞俄比亞人和南美洲各文化的人自古便有使用自然產生的鉑金屬，
當中必定含有少量其他鉑系元素，這也包括銥。
17世紀西班牙征服者在今天的哥倫比亞喬科省發現了鉑，並將其帶到歐洲。
然而直到1748年，科學家才發現它並不是任何已知金屬的合金，而是一種全新的元素。
製成的溶液每次都留下少量深色的不可溶殘留物。約瑟夫·普魯斯特曾以為這一殘留物是石墨。
法國化學家維多·科萊-德科提爾（Victor Collet-Descotils）、
福爾克拉伯爵安東萬·弗朗索瓦（Antoine François, comte de Fourcroy）和路易·尼古拉·沃克朗（Louis Nicolas Vauquelin）
在1803年也同樣觀察到了這一黑色殘留物，但因量太少而沒有進行進一步實驗。
1803年，英國化學家史密森·特南特分析了殘留物，並推斷其中必含新的金屬元素。
沃克朗把該粉末來回在酸堿中浸洗，取得了一種揮發性氧化物。
他認為這是新元素的氧化物，並把新元素命名為“ptene”，源于希臘文的（ptènos），即“有翼的”。
特南特則擁有更大量的殘留物，並在不久後辨認出兩種新元素，也就是鋨和銥。
在一連串用到氫氧化鈉和氫氯酸的反應之後，他製成了一種深紅色晶體（很可能是Na2[IrCl6]·nH2O）。
銥的許多鹽都有鮮豔的顏色，所以特南特取希臘神話中的彩虹女神伊裏斯（Ἶρις，Iris）之名，把銥命名為“Iridium”。
元素的發現被記錄在
1813年，英國化學家約翰·喬治·求爾德倫（John
George Children）首次熔化銥金屬。
1842年，羅伯特·海爾（Robert Hare）首次取得高純度銥金屬。
他量得的銥密度為
1860年，亨利·愛丁·聖克雷爾·德維爾和朱爾·亨利·德佈雷（Jules Henri Debray）第一次大量熔化銥。
每公斤銥的熔化過程需要超過
約翰·以撒·霍金斯（John
Isaac Hawkins）在1834年發明了裝有銥造筆尖的金質鋼筆。
1880年，約翰·霍蘭德（John Holland）和威廉·洛弗蘭德·達德利（William Lofland Dudley）
利用磷大大簡化了銥的熔化過程，並在美國申請了專利。
英國莊信萬豐公司之後表示，他們早在1837年就開始使用類似的方法熔解銥，
而且已在多個世界博覽會展出經熔融製成的銥。
奧托·佛斯納（Otto Feussner）在1993年第一次在熱電偶中使用銥﹣釕合金材料，
使這種新型器材能夠測量高達
1957年，魯道夫·穆斯堡爾在只含Ir的固體金屬樣本中，發現原子能夠進行無反沖的γ射線共振發射及吸收。
他所進行的實驗是20世紀標誌性的物理實驗之一。
此現象稱為穆斯堡爾效應（其他呈現該效應的原子核也陸續被發現，如Fe），
是穆斯堡爾譜學的中心原理，在物理學、化學、生物化學、冶金學和礦物學中都有重要的應用。
論文發佈的僅僅3年之後，即1961年，穆斯堡爾就因這一發現獲得了諾貝爾物理學獎，時年32歲。
物理性質

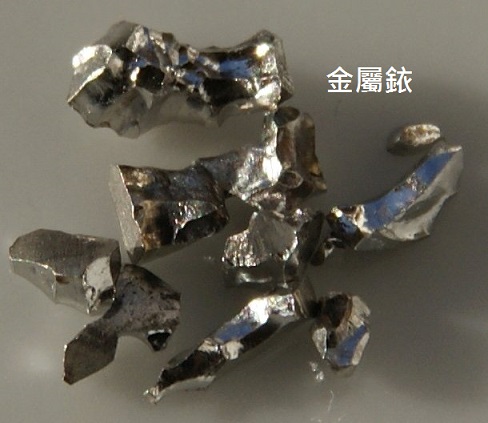

銥屬於鉑系金屬，和鉑一樣呈白色，另帶少許黃色。
銥堅硬易碎，熔點也非常高，所以很難鑄造和塑性。
製造工序因此一般使用粉末冶金。
銥是唯一一種在
仍保持優良力學性質的金屬。
其沸點極高，在所有元素中排第10位元。
銥在0.14
K以下會呈現超導體性質。
銥的彈性模量在鋨以下，為所有金屬中第二高。
其剪切模量很高，泊松比很低，
因此具有很高的剛度，使得銥的加工生產過程非常困難。
儘管生產不易，價格昂貴，
但銥還是有多項應用，包括在極端條件下加強機械的強度。
銥的密度在所有元素中排第二位元，僅比鋨稍低（低約0.12%）。
由於密度值十分相近，測量也並不容易，所以這兩個元素到底哪一個密度更高曾經並沒有定論。
不過，X射線晶體學技術大大提高了測量密度的準確度，最終得出銥和鋨的密度值分別為
化學性質
銥是抗腐蝕性最強的金屬之一：它能夠在高溫下抵禦幾乎所有酸、王水、熔融金屬，甚至是矽酸鹽。
但是某些熔融鹽，如氰化鈉和氰化鉀，以及氧和鹵素（特別是氟）在高溫下還是可以侵蝕銥的。
銥化合物的氧化態介乎−3和+6，最常見的有+3和+4。
高氧化態的化合物比較罕見，包括IrF6和兩種混合氧化物Sr
2009年，科學家利用基質隔離方法（在6
K的氬氣中）對過氧化銥配合物進行紫外線照射，製成了四氧化銥（IrO4）。
然而這一化合物預計在更高的溫度下無法穩定保持固體狀態。
特點
銥屬鉑系元素。鉑系元素幾乎完全成單質狀態存在，高度分散在各種礦石中，例如原鉑礦、硫化鎳銅礦、磁鐵礦等。
鉑系元素幾乎無例外地共同存在，形成天然合金。
在含鉑系元素礦石中，通常以鉑為主要成分，而其餘鉑系元素則因含量較小，必須經過化學分析才能被發現。
由於鋨、銥、鈀、銠和釕都與鉑共同組成礦石，因此它們都是從鉑礦提取鉑後的殘渣中發現的。
鉑系元素化學性質穩定。它們中除鉑和鈀外，不但不溶于普通的酸，而且不溶于王水。
鉑很易溶于王水，鈀還溶於熱硝酸中。所有鉑系元素都有強烈形成配位化合物的傾向。
1803年，法國化學家科勒德士戈蒂等人研究了鉑系礦石溶于王水後的渣子。
他們宣佈殘渣中有兩種不同於鉑的新金屬存在，它們不溶于王水。
1804年，泰納爾發現並命名了它們。其中一個命名為irdium（銥），元素符號定為Ir。
這一詞GD來自希臘文iris，原意是“虹”。
這可能是由於二氧化銥的水合物IrO·2H傳或Ir(OH)4，
從溶液中析出沉澱時，顏色或青、或紫、或深藍、或黑，GA隨著沉澱的情況而改變。
種類
銥金：是稀有貴重金屬，是鉑和銥的合金，稀有程度在鉑金之上。
其熔點、強度和硬度都很高。顏色為銀白色，具強金屬光澤，硬度7。
相對密度22.40，性脆但在高溫下可壓成箔片或拉成細絲，熔點高，達
化學性質非常穩定，不溶于王水。主要用於製造科學儀器、熱電偶、電阻綾等。
高硬度的鐵銥和銥鉑合金，常用來製造筆尖和鉑金首飾。
由於其極高的熔點和超強的抗腐蝕性，銥在高水準技術領域中得到廣泛的使用，如航太技術，制藥和汽車行業。
白堊紀－第三紀滅絕事件
6600萬年前形成的K-T界線記錄了從白堊紀到古近紀的轉捩點，此地層的黏土的銥含量異常高。
路易士·阿爾瓦雷茨為首的研究團隊在1980年提出假說，指這一地層中的銥是小行星或彗星撞擊地球時帶來的。
這一理論稱為阿爾瓦雷茨假說，目前被公認為恐龍滅絕的最佳解釋。
後來人們在中美洲尤卡坦半島地底發現了約6600萬年前形成的大型撞擊坑，
即希克蘇魯伯隕石坑，這很可能就是阿爾瓦雷茨假說中那顆隕石的撞擊地點。
杜威·麥克林（Dewey M.
McLean）等人則認為是火山活動把銥帶到地球表面的，
因為地球深處存在更多的銥元素，而且許多火山至今仍在放出銥，如留尼汪島上的富爾奈斯火山。
金屬的提取：
砂鉑礦或含鉑族金屬的砂金礦用重選法富集可得精礦，
鉑或鋨、銥的含量能達70-90%，可直接精煉。
50年代以來鉑族金屬主要從銅鎳硫化物共生礦中提取，
小部分從煉銅副產品中提取。
鉑族含量高的冰鎳，在氧壓下硫酸浸出，
或氯化冶金分離其他金屬後獲得鉑族精礦。
鉑族精礦經過直接溶解、分離、提純，
或先將鋨、釕氧化揮發他離後，再分離、
提純其他鉑族金屬。
鉑族金屬再生：
鉑族金屬稀有而貴重，歷來重視回收。廢催化劑、廢電器元件、
含鉑的殘破器皿、廢電鍍液、珠寶裝飾品廠的廢料等都可從中回收鉑族金屬。
鉑族金屬的分離和提純：
鉑族金屬的提取和精製流程因原料成分、含量的不同而異。
將鉑族金屬精礦或含鉑族金屬的陽極泥用王水溶解，鈀、鉑、金均進入溶液。
用鹽酸處理以破壞亞硝醯化合物，然後加硫酸亞鐵沉澱出金。
加氯化銨，鉑呈氯鉑酸銨沉澱出，煆燒氯鉑酸銨可得含鉑99.5%以上的海綿鉑。
分離鉑後的濾液，加入過量的氫氧化銨，再用鹽酸酸化，沉澱出二氯二氨配亞鈀形式的鈀，
再在氫氣中加熱煆燒可得純度達99.7%以上的海綿鈀。
經上述王水處理後的不溶物與碳酸鈉、硼砂、密陀僧和焦炭共熔，得貴鉛。
用灰吹法除去大部分鉛，再用硝酸溶解銀，殘留的鉛、銠、銥、鋨、釕富集於殘渣中。
將此殘渣與硫酸氫鈉熔融，銠轉化為可溶性的硫酸鹽，用水浸出，加氫氧化鈉沉出氫氧化銠，再用鹽酸溶解，得氯銠酸。
溶液提純後，加入氯化銨，濃縮、結晶出氯銠酸銨。
在氫氣中煆燒，可得海綿銠。
在硫酸氫鈉熔融時，銥、鋨、釕不反應，仍留于水浸殘渣中。
將殘渣與過氧化鈉和苛性鈉一起熔融，用水浸出；向浸出液中通入氯氣並蒸餾，釕和鋨以氧化物形式蒸出。
用乙醇-鹽酸溶液吸收，將吸收液再加熱蒸餾，並用堿液吸收得鋨酸鈉。
在吸收液中加氯化銨，則鋨以銨鹽形式沉澱，在氫氣中煆燒，可得鋨粉。
在蒸出鋨的殘液中加氯化銨，可得釕的銨鹽，再在氫氣中煆燒，可得釕粉。
浸出釕和鋨後的殘渣主要為氧化銥，用王水溶解，加氯化銨沉出粗氯銥酸銨，經精製，在氫氣中煆燒，可得銥粉。
將鉑族金屬粉末用粉末冶金法或通過高頻感應電爐熔化可制得金屬錠。
制取高純鉑族金屬：
一般將金屬溶解後，經反復提純，精製方法有載體氧化水解、離子交換、溶劑萃取和重複沉澱等，
然後再以銨鹽沉出，經煆燒可得相應的高純金屬。
工業及醫學
銥的應用大部份運用其高熔點、高硬度和抗腐蝕性質。銥金屬以及銥﹣鉑合金和鋨﹣銥合金的耗損很低，
可用來製造多孔噴絲板。噴絲板用於把塑膠聚合物擠壓成纖維，例如人造絲。
鋨﹣銥合金也可以用於指南針軸承和計重秤。
銥的耐腐蝕、耐高溫性質很強，所以非常適合作為合金添加物。
飛機引擎中的一些長期使用部件是由銥合金組成的，銥﹣鈦合金也被用作水底管道材料。
加入銥可提升鉑合金的硬度。純鉑的維氏硬度為56
HV，而含50%銥的鉑合金硬度可超過500
HV。
銥也常被用於須承受高溫的儀器當中。
比如，柴可拉斯基法使用銥制高溫坩堝，產生單個氧化物晶體，如藍寶石、釓鎵石榴石和釔鋁石榴石等。
這些晶體被用於電腦記憶體和固態雷射器零件當中。銥合金能夠抵禦電弧侵蝕，所以是火花塞電觸頭的理想材料。
Cativa催化法是把甲醇轉變為乙酸的過程，可使用銥化合物作為催化劑。
放射性同位素銥-192在γ射線照相中是一種重要的能源，有助對金屬進行無損檢測。
另外，近距離治療利用Ir所釋放的γ射線來治療癌症。
這種治療方法把輻射源置於癌組織附近或裏面，可用於治療前列腺癌、膽管癌及子宮頸癌等。
被淘汰的用途
銥﹣鋨合金曾被加入到鋼筆筆頭中。
1834年開始，一些鋼筆生產商開始把銥安裝在金筆頭上，這是銥的首個主要應用。
自1944年起，著名的派克51鋼筆就有含釕﹣銥合金的筆尖，合金中的銥含量為3.8%。
今天的鋼筆筆頭幾乎不再含有銥，而是含其他的金屬，例如鎢。
銥﹣鉑合金曾經用於加農炮的點火孔和排氣孔。
根據1867年巴黎世界博覽會的一份報告，莊信萬豐所展出的一份展品
“曾在一把魏渥斯步槍中經歷超過3000發，仍無損無耗。
所有知道火炮排氣孔損耗所導致的麻煩和花費的人，都會非常欣賞這一重要的應用”。
“銥黑”是一種染料，它含有非常細緻的銥粉末。
銥黑可以把瓷器染成很深的黑色。
有19世紀的文獻稱“所有其他的黑色瓷器染料與它一比較，都變成了灰色”。
黃金摻假
在深圳的水貝珠寶城，記者見證了首飾加工行業將黃金中加入相對價格較低的金屬銥的全過程，
並得知，這些含銥的黃金加工而成的首飾將供貨給一些商場的黃金專櫃。
銥星系統
銥星（Iridium）系統簡介：銥系統誕生於1998年，是由66顆低軌衛星組成的全球衛星移動通信系統。
66顆低軌衛星分佈在6個極地軌道上，另有6顆備份星。銥系統最初設計是77顆在軌衛星。
其結構正好和金屬元素銥的結構相同，因而得名銥系統。
雖然後來設計中將銥系統整個星系衛星數量減少到66顆，但仍然保留了原來的銥系統的名稱。
星上採用先進的資料處理和交換技術，並通過星際鏈路在衛星間實現資料處理和交換、多波束天線。
銥系統最顯著的特點就是星際鏈路和極地軌道。
星際鏈路從理論上保證了可以由一個關口站實現衛星通信接續的全部過程。
極地軌道使得銥系統可以在南北兩極提供暢通的通信服務。
銥系統是唯一可以實現在兩極通話的衛星通信系統。
銥系統最大的優勢是其良好的覆蓋性能，可達到全球覆蓋。
可為地球上任何位置的用戶提供帶有密碼安全特性的移動電話業務。
低軌衛星系統的低時延給銥系統提供良好的通信品質。
銥系統可提供電話、傳真、資料、和尋呼等業務。
它的用戶終端有雙模手機、單模手機、固定站、車載設備和尋呼機。
